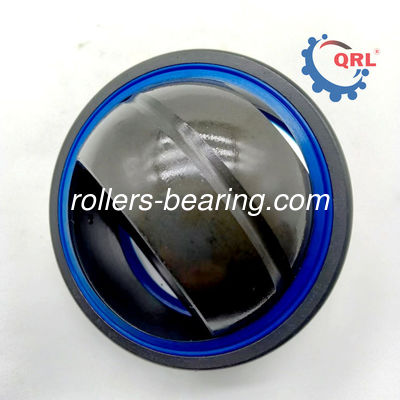

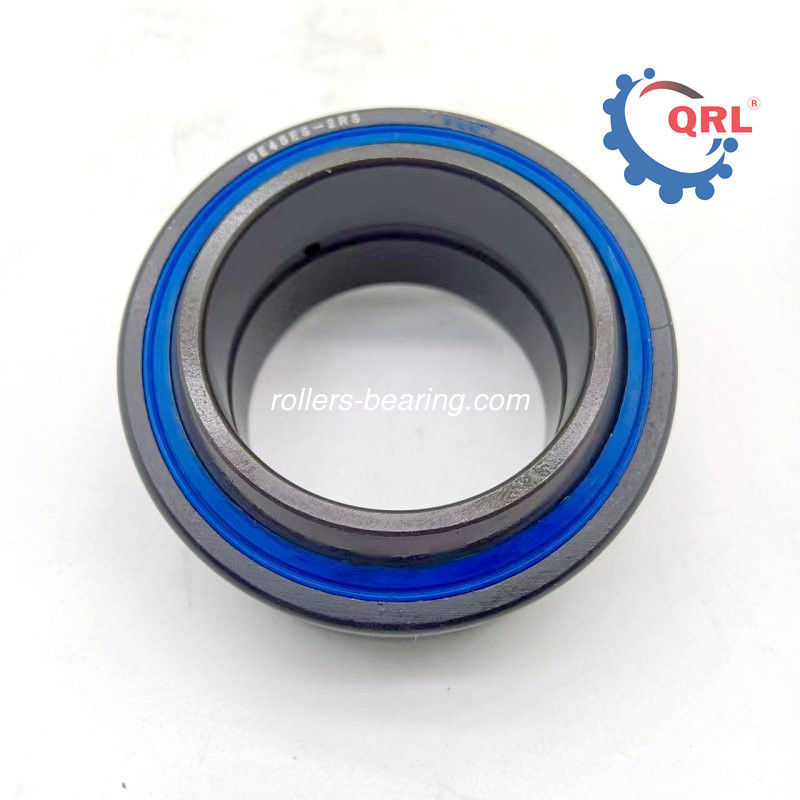

Detalhes do produto:
|
| Tipo:: | Rolamento liso esférico | Número universal: | GE25ES |
|---|---|---|---|
| OE NO.: | GE 45 ES-2RS | Nome do produto: | Para automotivo |
| Tamanho: | 45x68x32 mm | Avaliação da precisão:: | P4 P5 P6 P2 |
| Peso: | 00,31 kg/pcs | Local de origem:: | China |
| Destacar: | Rolamentos planos esféricos de 45x68x32,Rolamentos planos esféricos radiais |
||
| Número da parte | GE 45 ES |
| Sistema de medição | Métrica |
| Tipo de rolamento | Rolamento plano |
| Tipo de rolamento | Radial |
| Para direcção de carga | Combinado Radial e Thrust |
| Forma do Anel Interior | Fenda |
| Forma do anel exterior | Fenda |
| Tipo de selo | Aberto |
| Bore Dia | 45 mm |
| Bore Dia Tolerance | -0.012mm para 0 |
| Outer Dia | 68 mm |
| Outer Dia Tolerance | -0.013mm para 0 |
| Largura nominal | 32 mm |
| Tolerância de largura nominal | -0.12mm para 0 |
| Largura do Anel Externo | 25 mm |
| Width Outer Ring Tolerance (Tolerância de anel externo) | -0.3mm para 0 |
| Ângulo de inclinação | 7° |
| Diâmetro da pista Anel interno | 60 mm |
Rolamento plano esférico Descrição
O Rolamento Esférico é um rolamento deslizante auto-alinhado de carga pesada, altamente resistente a cargas de impacto, este produto é mais adequado à seção oscilante sob cargas lentas e pesadas.
| Tipo de rolamento | Dimensões/mm | A/ ((°) ≈ | ||||||||||||
| GE... Tipo E. | GE...ES | GE...DS | GE... C. | GE... ES-2RS | d | D | B | C | d1≈ | dk1 | rsmin | R1smin | Outros | GE... ES-2RS |
| GE4E | - O quê? | - O quê? | GE4C | - O quê? | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - O quê? |
| GE5E | - O quê? | GE5DS | GE5C | - O quê? | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - O quê? |
| GE6E | - O quê? | GE6DS | GE6C | - O quê? | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - O quê? |
| GE8E | - O quê? | GESDS | GE8C | - O quê? | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - O quê? |
| GE10E | - O quê? | GE10DS | GE10C | - O quê? | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - O quê? |
| GE12E | - O quê? | GE12DS | GE12C | - O quê? | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - O quê? |
| - O quê? | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - O quê? | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - O quê? | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - O quê? | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - O quê? | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - O quê? | GE35ES | GE35DS | - O quê? | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - O quê? | GE40ES | GE40DS | - O quê? | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - O quê? | GE45ES | GE45DS | - O quê? | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - O quê? | GE50ES | GE50DS | - O quê? | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - O quê? | GE55ES | GE55DS | - O quê? | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - O quê? |
| - O quê? | GE60ES | GE60DS | - O quê? | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - O quê? | GE70ES | GE70DS | - O quê? | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - O quê? | GE80ES | GE80DS | - O quê? | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - O quê? | GE90ES | GE90DS | - O quê? | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - O quê? | GE100ES | GE100DS | - O quê? | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - O quê? | GE110ES | GE110DS | - O quê? | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - O quê? | GE120ES | GE120DS | - O quê? | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - O quê? | GE140ES | GE140DS | - O quê? | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - O quê? | GE160ES | GE160DS | - O quê? | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - O quê? | GE180ES | GE180DS | - O quê? | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - O quê? | GE200ES | GE200DS | - O quê? | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Rolamento plano esféricoEntrega
De acordo com as diferentes aplicações, os rolamentos sem anel interno ou rolos de agulhas e componentes de gaiolas podem ser selecionados. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, a dureza, a precisão de usinagem e a qualidade da superfície da pista do eixo ou do buraco de carregamento devem ser semelhantes à pista do anel de rolamento.Este tipo de rolamento só suporta carga radial..
