Detalhes do produto:
|
| Tipo:: | Rolamento liso esférico | OE NO.: | GE70ES-2RS |
|---|---|---|---|
| Nome do produto: | Máquinas industriais | Tamanho: | 70x105x49.MM |
| Peso: | 1.51 kg/pcs | Local de origem:: | China |
| Destacar: | 70x105x49 MM Rolamento plano de buxação esférica,GE70ES-2RS Rolamento plano de buxação esférica |
||

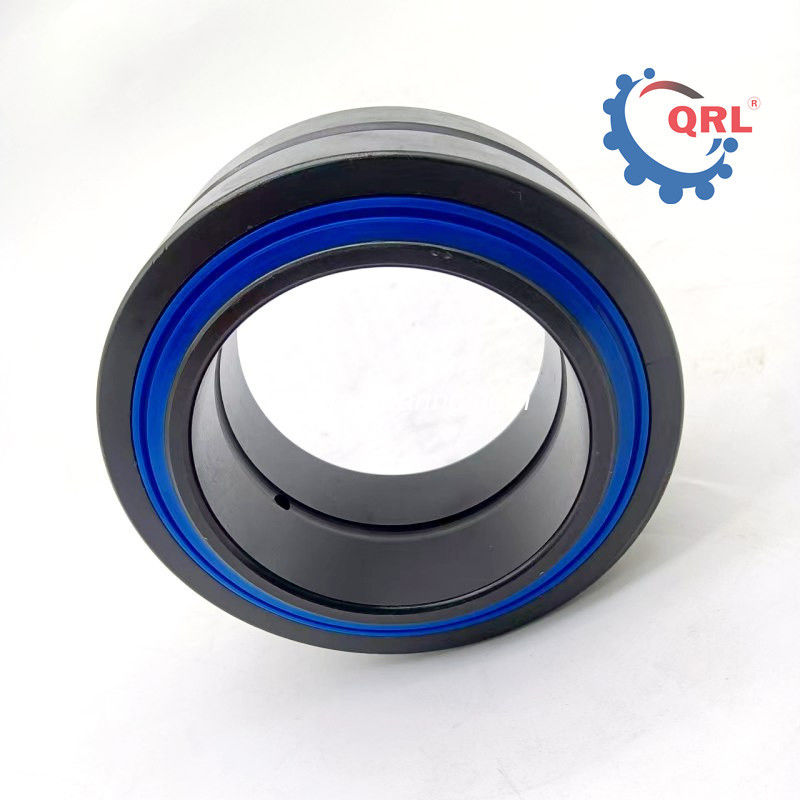

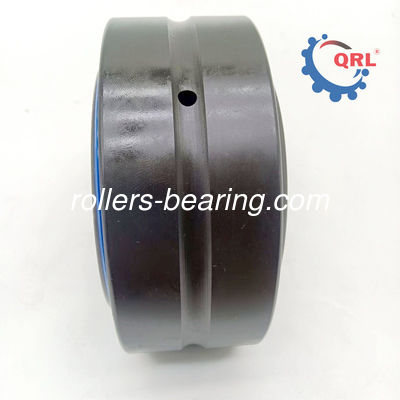

Rolamento plano esférico; furo de 70 mm; largura da caixa de 40 mm; diâmetro exterior de 105 mm; completo com anel externo e interno; autoalinhamento; membro externo de aço; esfera de aço; 2 vedações; largura total de 49 mm;Re-lubrificável
Rolamento plano esférico Descrição
Os rolamentos planos esféricos radiais têm um anel interno com uma superfície externa esférica convexa e um anel externo com uma superfície interna correspondentemente esférica, mas côncava.
| Tipo de rolamento | Dimensões/mm | α/(°)≈ | ||||||||||||
| GE...E tipo | GE...ES | GE...DS | GE...C. | GE... ES-2RS | d | D | B | C | d1≈ | dk1 | rsmin | r1smin | Outros | GE...ES-2RS Tipo |
| GE4E | - O quê? | - O quê? | GE4C | - O quê? | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - O quê? |
| GE5E | - O quê? | GE5DS | GE5C | - O quê? | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - O quê? |
| GE6E | - O quê? | GE6DS | GE6C | - O quê? | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - O quê? |
| GE8E | - O quê? | GESDS | GE8C | - O quê? | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - O quê? |
| GE10E | - O quê? | GE10DS | GE10C | - O quê? | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - O quê? |
| GE12E | - O quê? | GE12DS | GE12C | - O quê? | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - O quê? |
| - O quê? | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - O quê? | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - O quê? | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - O quê? | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - O quê? | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - O quê? | GE35ES | GE35DS | - O quê? | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - O quê? | GE40ES | GE40DS | - O quê? | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - O quê? | GE45ES | GE45DS | - O quê? | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - O quê? | GE50ES | GE50DS | - O quê? | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - O quê? | GE55ES | GE55DS | - O quê? | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - O quê? |
| - O quê? | GE60ES | GE60DS | - O quê? | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - O quê? | GE70ES | GE70DS | - O quê? | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - O quê? | GE80ES | GE80DS | - O quê? | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - O quê? | GE90ES | GE90DS | - O quê? | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - O quê? | GE100ES | GE100DS | - O quê? | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - O quê? | GE110ES | GE110DS | - O quê? | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - O quê? | GE120ES | GE120DS | - O quê? | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - O quê? | GE140ES | GE140DS | - O quê? | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - O quê? | GE160ES | GE160DS | - O quê? | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - O quê? | GE180ES | GE180DS | - O quê? | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - O quê? | GE200ES | GE200DS | - O quê? | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Rolamento plano esféricoEntrega
De acordo com as diferentes aplicações, os rolamentos sem anel interno ou rolos de agulha e componentes de gaiola podem ser selecionados. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, a dureza, a precisão de usinagem e a qualidade da superfície da pista do eixo ou do buraco de carregamento devem ser semelhantes à pista do anel de rolamento.Este tipo de rolamento só suporta carga radial..
