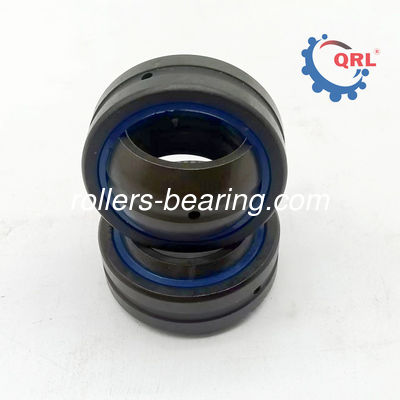

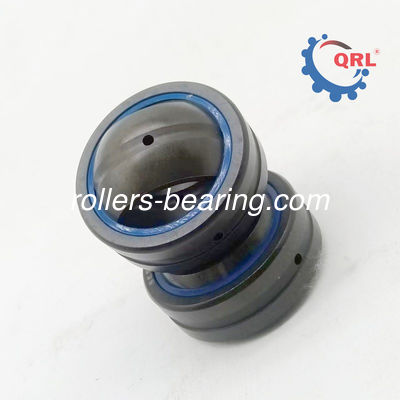

Detalhes do produto:
|
| Tipo:: | Rolamento liso esférico | OE NO.: | GE 20 ES |
|---|---|---|---|
| Tamanho: | 20x35x16 MM | Nome do produto: | Máquinas industriais |
| Peso: | 0,4 kg/pcs | Local de origem:: | China |
| Destacar: | Rolamento plano esférico 20 mm,Rolamento plano esférico de 35 mm,Cobertura de vedação à prova de poeira Rolamento plano esférico |
||
| d | 20 mm | Rolamentos de diâmetro de furo |
| D | 35 mm | Rolamentos de diâmetro exterior |
| B | 16 mm | Largura Anel interno |
| Cr | 30.500 N | Nivel de carga dinâmica básica, radial |
| C0r | 117.000 N | Nivel de carga estática básica, radial |
| M | 0,4 kg | Peso |
Rolamento plano esférico Descrição
Os rolamentos planos esféricos radiais têm um anel interno com uma superfície externa esférica convexa e um anel externo com uma superfície interna correspondentemente esférica, mas côncava.
| Tipo de rolamento | Dimensões/mm | α/(°)≈ | ||||||||||||
| GE...E tipo | GE...ES | GE...DS | GE...C. | GE... ES-2RS | d | D | B | C | d1≈ | dk1 | rsmin | r1smin | Outros | GE...ES-2RS Tipo |
| GE4E | - O quê? | - O quê? | GE4C | - O quê? | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - O quê? |
| GE5E | - O quê? | GE5DS | GE5C | - O quê? | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - O quê? |
| GE6E | - O quê? | GE6DS | GE6C | - O quê? | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - O quê? |
| GE8E | - O quê? | GESDS | GE8C | - O quê? | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - O quê? |
| GE10E | - O quê? | GE10DS | GE10C | - O quê? | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - O quê? |
| GE12E | - O quê? | GE12DS | GE12C | - O quê? | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - O quê? |
| - O quê? | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - O quê? | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - O quê? | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - O quê? | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - O quê? | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - O quê? | GE35ES | GE35DS | - O quê? | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - O quê? | GE40ES | GE40DS | - O quê? | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - O quê? | GE45ES | GE45DS | - O quê? | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - O quê? | GE50ES | GE50DS | - O quê? | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - O quê? | GE55ES | GE55DS | - O quê? | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - O quê? |
| - O quê? | GE60ES | GE60DS | - O quê? | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - O quê? | GE70ES | GE70DS | - O quê? | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - O quê? | GE80ES | GE80DS | - O quê? | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - O quê? | GE90ES | GE90DS | - O quê? | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - O quê? | GE100ES | GE100DS | - O quê? | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - O quê? | GE110ES | GE110DS | - O quê? | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - O quê? | GE120ES | GE120DS | - O quê? | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - O quê? | GE140ES | GE140DS | - O quê? | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - O quê? | GE160ES | GE160DS | - O quê? | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - O quê? | GE180ES | GE180DS | - O quê? | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - O quê? | GE200ES | GE200DS | - O quê? | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Rolamento plano esféricoEntrega
De acordo com as diferentes aplicações, os rolamentos sem anel interno ou rolos de agulha e componentes de gaiola podem ser selecionados. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, a dureza, a precisão de usinagem e a qualidade da superfície da pista do eixo ou do buraco de carregamento devem ser semelhantes à pista do anel de rolamento.Este tipo de rolamento só suporta carga radial..
